Guida Ftool Italiano
Votazione Utente: / 277
ScarsoOttimo
Scritto da Giovanni Cannì
Lunedì 09 Giugno 2008 20:54
Ftool

AVVISO: Se siete approdati in questa pagina per sbaglio, o perchè cercavate delle informazioni specifiche su Ftool (ad es.: forze inclinate, doppio pendolo ecc.), piuttosto che una semplice guida introduttiva, vi consiglio di fare una ricerca accurata tra i commenti a questa pagina oppure di consultare il resto del sito, cui buona parte è dedicata a Ftool. Tra l'altro è stata recentemente pubblicata la traduzione in italiano della guida ufficiale.

Come promesso ho finalmente realizzato un breve manuale d’uso (in italiano) per Ftool. Poiché l’ho scritta praticamente durante il mio primo approccio al programma, essa risulta formulata in chiave quasi narrativa. Un po’ come se avessi raccontato nel mio diario personale come ho affrontato il mio primo incontro con questo software. E’ stato così piacevole e immediato che forse non avrebbe necessitato alcuna guida d’uso. Ma visto che ogni giorno giungono a questo sito svariate visite di studenti alla ricerca di una dispensa che sveli gli arcani della creatura di Luiz Fernando Martha, ho voluto condividere con tutti voi le mie scoperte.

Personalmente sto utilizzando questo programma come supporto allo studio di Scienza delle Costruzioni e sono sicuro che mi tornerà molto utile anche nella vita professionale, come auguro a tutti voi.



Buono studio e buona lettura!

Ftool, questo arcano sconosciuto!



Prima di iniziare, dovete verificare se la vostra versione di Ftool è aggiornata.

La prima cosa che colpisce di questo programma, in senso positivo, è che non richiede istallazione: basta estrarlo dalla cartella compressa e salvarlo in un percorso di cui si ricorderà facilmente la posizione (salvo di crearne un link sul desktop).

È un programma estremamente leggero: occupa poco più di 3 Mb sul disco fisso (a meno di volerlo tenere sempre a portata di mano in una pennetta usb) e l’avvio è praticamente immediato: tra il doppio click sull’icona e l’apertura dell’applicazione intercorrono infatti pochissimi istanti.

La prima schermata che appare, all’apertura dell’applicazione, è quella tipica dei “credits” cui siamo abituati ad accedere dal menù help-> informazioni su… (peraltro assente in Ftool). Luiz Fernando Martha (docente di Ingegneria Civile e creatore di Ftool) ha deciso legittimamente di far apparire questa finestra ad ogni avvio (v. fig. 1) e non sembra aver previsto la possibilità di agire tra le opzioni per toglierla. Tuttavia ritengo che ricordarsi di chi abbia realizzato questo prodigioso programma sia il mimino, rispetto al grande beneficio di disporne gratuitamente!

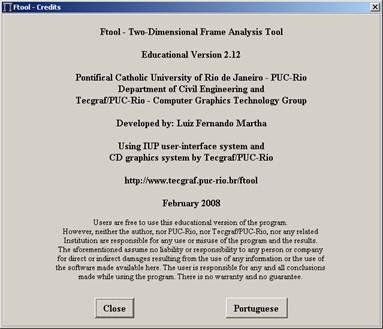

Figura 1: finestra introduttiva di Ftool



Una volta chiusa la finestra di “benvenuto” (fare click su close) si può immediatamente godere della sobria GUI (v. fig. 2) che reca la classica barra dei menù in alto e tante altre icone intelligibili che vedremo poco per volta.

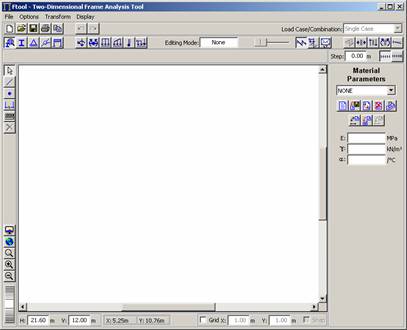

Figura 2: Gui di Ftool



Iniziare con un esempio



Ritengo che il modo migliore per imparare ad usare un programma sia quello di smanettarci sopra immediatamente, senza stare a perdere troppo tempo appresso a pallose quanto prolisse guide e manuali vari.

Pertanto inizierei immediatamente a risolvere un problema facile facile consistente in una travatura reticolare piana composta da tre aste aventi una cerniera in comune, su cui insiste il carico, e le altre tre fissate “al soffitto”. Per fare ciò torna utile anzitutto spuntare la casella “grid” e la casella “snap” in basso a destra. Ciò permetterà di realizzare delle geometrie regolari, piuttosto che strutture “alla Giotto”. Selezionare l’icona relativa allo strumento “insert member”, rappresentato da una linea blu obliqua (v. fig 3) e spostare il puntatore del mouse sulla schermata bianca.

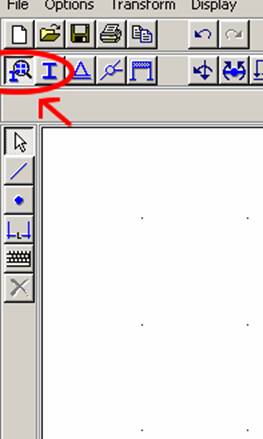

Figura 3: strumento "insert member"



Cliccare su un punto dello schermo che rappresenterà il punto iniziale della prima trave. Cliccare quindi su un altro punto: la trave è così definita. Fare lo stesso per realizzare anche le altre due travi come mostrato in figura 4:

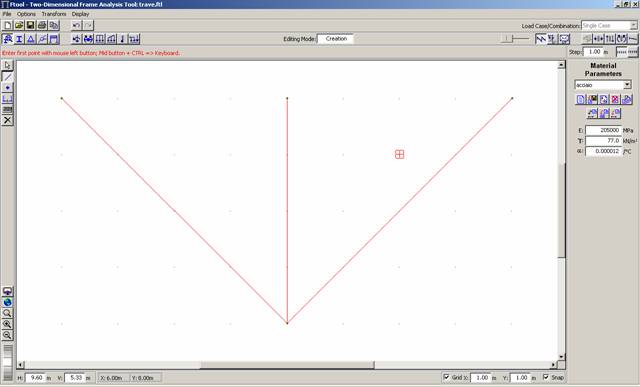

Figura 4: definizione delle travi



Bisogna ora definire il materiale che costituisce le travi. Selezionare l’icona “material parameters” in alto a sinistra (v. fig. 5).

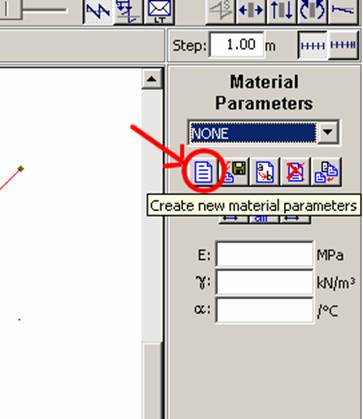

Figura 5: Parametri del materiale



Nella parte destra della finestra appare un’apposita scheda in cui è richiesto di definire le proprietà del materiale. Cliccare sul simbolo “create new material parameters” (v. fig. 5). Quindi scegliere un nome per il nuovo materiale e selezionare, ad esempio, “Steel isotropic” (acciaio isotropo).



Figura 6: definizione dei legami costitutivi



Una volta definito il materiale, occorre applicarne le proprietà agli oggetti disegnati. Per fare ciò è sufficiente cliccare sull’icona “Apply current material to all members”, che è una delle tre icone sotto quella “create new material parameters”.

Ora è richiesto di caratterizzare la sezione delle travi. Per fare ciò basta cliccare sulla seconda icona di quelle indicate in fig. 5 “Section properties”.

Seguendo una trafila analoga a quella descritta per caratterizzare il materiale si riesce anche a definire la sezione.



Le travi vanno ora vincolate. Per fare ciò occorre inserire, ad esempio, delle cerniere alle estremità. In alto a sinistra, accanto alle due icone usate in precedenza per caratterizzare il materiale e la sezione, si trova anche l’icona “Support conditions”. Nel solito riquadro a destra occorre quindi definire quali gradi di libertà inibire. Nel caso in esame, volendo realizzare delle cerniere, bisogna spuntare le caselline “Fix” su “Displac. x” e “displac. y”. Selezionare quindi i tre nodi in alto, nel disegno, ciccandoli uno per uno con il tasto Maiusc premuto (questo è un trucchetto che funziona per quasi tutti i programmi di Windows). Infine applicare i vincoli cliccando sull’icona “Apply support conditions to selected nodes”. Il risultato sarà quello di fig. 7:

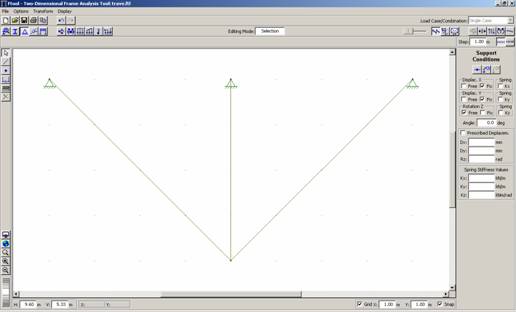

Figura 7: applicazione dei vincoli



Ora occorre formalizzare il fatto che il nodo in basso è in realtà una cerniera che tiene insieme tra loro le estremità delle travi. Per fare ciò cliccare su “Rotation release” in alto a sinistra (ormai siamo diventati bravi). Dopo averlo fatto così tante volte l’occhio cade automaticamente sul riquadro a destra dove occorre selezionare “articolate all members at node”. Selezionare quindi il nodo in basso e poi, come ormai sappiamo benissimo, cliccare su “Apply to selected…”. Il risultato è un cerchietto attorno al nodo (v. fig. 8).

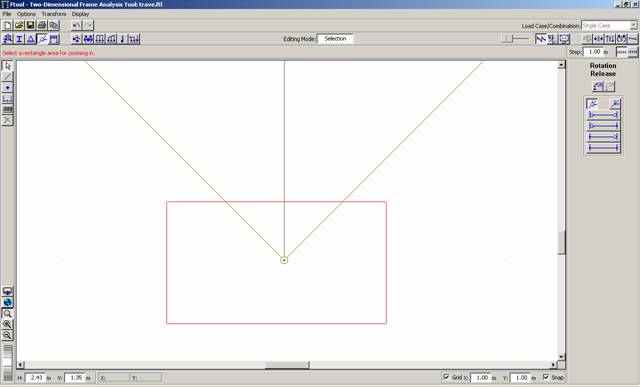

Figura 8: applicazione cerniera a nodo



L’ultimo passo, nel definire il modello, consiste nell’applicare il carico. In particolare si vuole applicare un carico verticale al nodo in basso. Per fare ciò basta cliccare su “Nodal forces” (v. fig. 9).



Figura 9: Applicazione carichi nodali



Seguire quindi la solita procedura per definire il carico e applicarlo al nodo. Il risultato è quello di fig. 10:

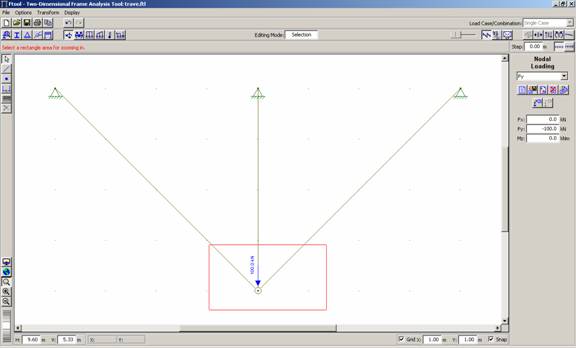

Figura 10: Applicazione del carico



Il gioco è fatto! Adesso basta semplicemente godersi i risultati (reazioni vincolari, caratteristiche di sollecitazione, deformazioni…), ottenibili servendosi delle icone in alto a destra (v. fig. 11).

In realtà Ftool non è munito di un vero e proprio post-processore. Tutte le attività di input e output sono contenute nella stessa pagina.

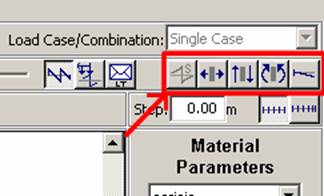

Figura 11: pulsanti per il calcolo



Prima di svolgere i conti il programma chiede di salvare il progetto.



Di seguito sono riportate le immagini dei risultati ottenuti:

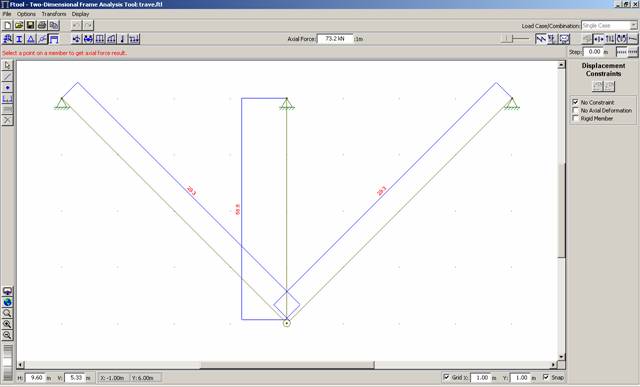

Figura 12: Caratteristiche di sollecitazione

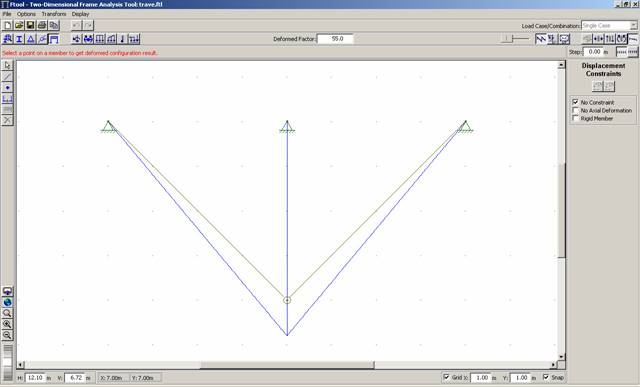

Figura 13: Deformata





Trovate il file con questo esempio nella sezione download del sito (per poterlo scaricare è necessario essere iscritti).

Questa guida ovviamente presenta soltanto una frazione di tutte le funzionalità del programma. Tuttavia ritengo che ciò che importi veramente sia soltanto capirne la filosofia e spero di esserne stato capace.

Troverete, in futuro, altre guide più dettagliate per utilizzare funzioni più avanzate, come l’uso di corpi totalmente o parzialmente indeformabili, la definizione di una "mesh" più o meno fitta, l’uso di carichi distribuiti e molto altro ancora.
In particolare, se volete approfondire le vostre conoscenze su Ftool, vi consiglio caldamente di consultare la mia traduzione in italiano della guida ufficiale.


Ftool - Ottimo sofware per meccanici e non
Votazione Utente: / 75
ScarsoOttimo
Scritto da Giovanni Cannì
Giovedì 22 Maggio 2008 13:27

Ftool

Ftool* è un ottimo software gratuito che consente di effettuare l'analisi in due dimensioni delle strutture. L'approccio è quello della Scienza delle Costruzioni, che va oltre la meccanica razionale, permettendo di risolvere anche strutture iperstatiche in cui si tiene conto degli effettivi legami costitutivi dei materiali in esame.

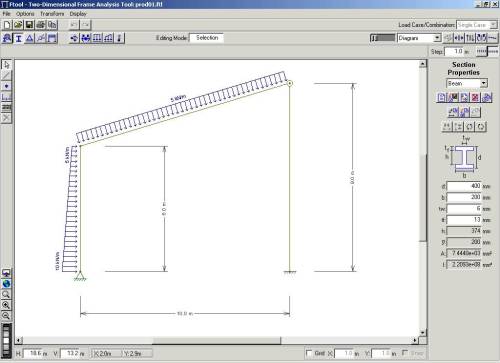

Con una GUI (interfaccia grafica) estremamente intuitiva è possibile disegnare la struttura da analizzare, definirne i materiali, applicarvi i carichi ed ottenere la soluzione in termini di reazioni vincolari, caratteristiche di sollecitazione e deformazioni.

Il software, che ha una notevole valenza didattica, è ampliamente ed efficacemente adoperato anche in ambito professionale per il calcolo delle strutture.

Il punto di forza irresistibile è sicuramente la licenza d'uso gratuita, che permette agli studenti di disporre di un valido strumento di studio a costo zero. Inoltre il programma è disponibile sia per Windows che per Linux, venendo incontro alle esigenze di tutti.

Ritenevo doveroso scrivere un articolo che spiegasse in cosa consista questo portentoso programma, poichè quotidianamente giungono a questo sito visite da parte di utenti alla ricerca di informazioni e disponibilità di download FREE.

Pertanto è possibile scaricare il programma cliccando qui (è richiesta l'iscrizione).

Annuncio inoltre che presto saranno disponibili, qui su ingonline, una guida scritta da me (ovviamente in lingua italiana) per introdurre all'uso di Ftool. Inoltre provvederò a realizzare qualche esercizio di esempio utile per capire meglio le funzionalità del programma.

 Addendum:

Come promesso ho realizzato la guida!
Sono stati anche aggiunti diversi esempi che potete trovare nella sezione download del sito



*Ftol con dicitura maccheronica

<< Inizio < Prec. 11 12 13 14 15 16 17 18 19 20 Succ. > Fine >>

Pagina 17 di 23

Commenti

Commenti (110)
Da ftool a word
110 Mercoledì 24 Aprile 2019 13:32
Raffaeleeeeee
Come passare da ftool a word?
Valore delle caratteristiche di sollecitazione
109 Sabato 27 Giugno 2015 23:00
rugpas
Ciao, come faccio a visualizzare i valore delle caratteristiche di sollecitazione con una precisione al millimetro?
TELAI
108 Venerdì 05 Giugno 2015 13:31
Carlo Umb
Buonasera a tutti,
ho un problema nel risolvere i telai con ftool.
inserisco tutti i parametri dei materiali e delle sezioni per ogni elemento che costituisce il telaio, ma i diagrammi risultanti sono sbagliati.

Qualcuno sa dirmi cosa sbaglio?
grazie a tutti
Carlo Umberto
come aumentare la scala dei telai disegnati
107 Sabato 09 Maggio 2015 11:31
nando 88
buongiorno m'interesserebbe conoscere come aumentare la scala dei telai disegnati su f tool in modo che una volta stampato sia legibile,visto che se stampo come disegno la scala è minima quindi non si capiscie niente sulla stampa.grazie buona giornata
diagrammi sbagliati
106 Venerdì 27 Marzo 2015 01:41
Nino mezza
Nello studio di un telaio due piani sollecitato da forze orizzontali, il programma, sebbene mi restituisca le esatte reazioni vincolari, non mi da il valore esatto nel diagramma del momento. Per esempio se il momento d incastro viene 8, il momento nel diagramma ha un altro valore come ad esempio 5.
com è possibile!?
TRAVATURE ELASTICHE
105 Lunedì 02 Marzo 2015 20:14
GioGIO
Salve a tutti, una domanda...è possibile risolvere le travature elastiche con ftool?
Vi ringrazio
PROBLEMI CON IL GLIFO
104 Giovedì 12 Febbraio 2015 19:45
_valentiol
Ciao a tutti!
Ho provato a fare diversi esercizi di scienza delle costruzioni con FTOOL, ed ho riscontrato più volte , in corrispondenza del glifo, dei valori differenti tra i risultati degli esercizi svolti dal prof e i risultati del programma. I valori delle forze ed i valori di normale, taglio e momento, sono corretti in tutti i tratti, tranne nel tratto in cui inserisco il glifo.
Qualcuno sa spiegarmi il perché?
Inserire sezione in acciaio doppio L
103 Martedì 30 Dicembre 2014 18:16
Ale3
Salve, dovrei inserire in fTool delle sezioni in acciaio a doppio L, a farfalla.E' possibile? Se si come?
Ringrazio anticipatamente per l'aiuto.
incastro cedevole esterno
102 Lunedì 29 Dicembre 2014 20:04
andrius22
salve sono uno studente di ingegneria civile e devo trovare i momenti di incastro perfetto di una trave caricata da una forza esterna F e incastrata agli estremi :
i) da un incastro normale
k) un incastro cedevole avente una deformabilità cedevole pari a 3.8 x10^-4 [kNm^-1].
Volevo sapere come devo inserire l'incastro cedevole in FTOOL.
quali caselle devo selezionare ? come inserire la deformabilità della molla ?
grazie anticipatamente per il tuo aiuto
rigidezza pendolo
101 Mercoledì 09 Aprile 2014 14:00
stefy
salve,come posso fare a inserire la rigidezza al pendolo?in particolare EA/L=0? grazie
Forza Concentrare Sulla Campata
100 Sabato 15 Febbraio 2014 04:03
Luigi
Salve, come posso inserire forze\momenti concentrati in un punto qualsiasi della trave?

es: disegno una trave con carrello in A e cerniera in B ed in mezzeria voglio inserire un F concentrata, come posso fare? Mi inserisce le forze solo sui nodi con in vincoli, oppure se metto un nodo io al centro della trave quando inserisco la forza automaticamente me ne inserisce 2, una sul vincolo A ed una nel punto desiderato. E' sicuramente un errore banale ma non ne vengo a capo
cedimenti
99 Sabato 18 Gennaio 2014 12:35
Daniele
ciao, ho già letto in commenti precedenti che non sarebbe possibile inserire cedimenti, ma la funzione prescribed displacement non sarebbe proprio quella dei cedimenti? qualcuno sa come funziona?
RE:visualizzare diagrammi
98 Venerdì 17 Gennaio 2014 14:05
- ingonline
@MyPrince:

in alto a destra sulla finestra trovi due cursori che spostandoli ti permettono di applicare un fattore di scala ai diagrammi. Di default sono in posizione a scala zero, per cui devi muoverli per visualizzare i diagrammi.
Visualizzare diagrammi
97 Venerdì 17 Gennaio 2014 13:13
MrPrince
Scusate la domanda forse stupida ma una volta disegnata la struttura se clicco i comandi output in alto a dx non mi disegna il diagramma richiesto ma posso solo vedere il suo valore puntuale cliccando con il mouse in un determinato punto della struttura. Come si fa ad ottenere il diagramma??
RE:rotazioni
96 Domenica 15 Dicembre 2013 15:56
- ingonline
@Stefania11:

Puoi solo visualizzare la deformata, non credo che il programma fornisca un valore numerico.
rotazioni
95 Martedì 03 Dicembre 2013 16:29
stefania11
Ciao! È possibile conoscere il valore della rotazione in corrispondenza, ad esempio, di un appoggio interno?
aiutooooo
94 Lunedì 25 Novembre 2013 13:45
Rosella
scusate una domanda...
quando vado a inserire il carico su di una trave a tre campate il carico che inserisco è diverso sulle campate ma il programma automaticamente me lo inserisce tutto uguale....come faccio a risolvere questo problema?
Disegnare il doppio pendolo esterno
93 Lunedì 25 Novembre 2013 09:25
Vitostudente
Salve a tutti, vorrei sapere come potrei disegnare un doppio pendolo esterno?, perché ho provato a comporlo, tipo rappresentazione interna, ma non me lo riconosce....
telaio shear type (inserimento pendolo)
92 Giovedì 18 Luglio 2013 09:29
dok1888
Ragazzi vorrei sapere se è possibile inerire in ftool un traverso infinitamente rigido seguito da un pendolo di lunghezza non trascurabile per la risoluzione di telai shear type
esportazione dxf
91 Mercoledì 29 Maggio 2013 20:23
kant:eva
Salve, perchè quando faccio l'esportazione in dxf il file che crea una volta aperto con autocad mi segnala che è danneggiato e lo chiude?
RE:carichi distribuiti uniformi e variabili
90 Giovedì 27 Dicembre 2012 15:13
- Ingonline
@simona6:

Se ho capito bene vuoi applicare un carico di stribuito ed uncarico concentrato sulla stessa trave?

Cordialmente
carichi distribuiti uniformi e variabili
89 Sabato 22 Dicembre 2012 13:49
simona6
Salve! Sto calcolando una trave di fondazione e vorrei sapere se esiste un modo per inserire allo stesso tempo sulla struttura un carico uniformemente distribuito ed un altro non uniformemente distribuito. Ho provato ad usare i due comandi ed inserendo uno esclude l'altro.
RE:
88 Domenica 16 Settembre 2012 20:28
- ingonline
@Alby70:

Spiacente, il programma in italiano non esiste.

@poison80:

Puoi visualizzare le caratteristiche di sollecitazione, che alle estremità delle travi coincidono con le reazioni interne.
reazioni interne
87 Domenica 16 Settembre 2012 18:53
poison80
Salve,
sono una studentessa di ing. Edile-Arch , ho da poco scoperto Ftool e devo dore che è una mano santa XD ...
Non riesco a capire però cpme vedere le reazioni interne ed il loro valore.
grazie in anticipo per il vostro aiuto
Ftool in Italiano
86 Giovedì 30 Agosto 2012 09:47
Alby70
Dove trovo il programma in Italiano?
Grazie
variazione termica a farfalla
85 Venerdì 11 Maggio 2012 14:35
Giacomo
ciao! devo inserire in un asta una deformazione di temperatura a farfalla, ho solamente delta t= 40°C, come lo metto su ftool?
strutture iperstatiche
84 Mercoledì 04 Aprile 2012 23:16
ferelas
salve ancora non utilizzo mai ftool ma volevo cortesemente sapere se è in grado di risolvere strutture iperstatiche
telaio piano
83 Martedì 21 Febbraio 2012 00:32
giuseppe
Salve ho una struttura: telaio piano a cinque livelli con controventi eccentrici con alla base due incastri...nei nodi ho inserito il semplice nodo tra piu aste...ma mi da labilita...qual'eè pulsante e quale vincolo devo seguire su questo programmino...grrazie in anticipo
Inviluppo
82 Venerdì 27 Gennaio 2012 08:09
athanatos
@ingonline - grazie! saluti
RE: dati sezione - RE: Inviluppi
81 Giovedì 26 Gennaio 2012 20:04
- ingonline
@athanatos

A breve pubblicherò la traduzione del capitolo della guida di Ftool che tratta il load train.


@studente ing

Se non ti vengono forniti dati riguardo al materiale scegli l'acciaio (steel). Per quanto riguarda la sezione, scegli una trave piena a sezione tonda o quadra. I dati che inserisci per il materiale e le sezioni è irrilevante, poichè ti interessano le caratteristiche di sollecitazione e le reazioni vincolari, non ti interessa la deformazione tantomeno verificare le sezioni.
dati sezione
80 Giovedì 26 Gennaio 2012 11:50
studente ing
Ciao, a breve avrò l'esame di statica, dove data una struttura devo calcoare reazioni vincoli fino al disegno dello sforzo normale momento e taglio; volevo utilizzare ftool per vedere se i diagrammi che ho fatto sono giusti solo che non so che dati inserire per la sezione e il materiale. mi potete aiutare? grazie
Inviluppi
79 Mercoledì 25 Gennaio 2012 11:39
athanatos
Qualche consiglio?
Inviluppi
78 Giovedì 19 Gennaio 2012 08:48
athanatos
Buongiorno,
relativamente alla mia domanda: posto una risposta che avevi dato ad un utente (@Erik) tempo addietro:

"Tornando agli inviluppi, ti anticipo che la chiave del problema sta nella funzione "load train". "

In effetti volevo saperne qualcosa di più. Ho provato ad inserire i carichi anche in load train... ottengo un inviluppo ma non riesco a capire come funziona.

Ringraziandoti per la cortesia

Luca
RE: Inviluppo sollecitazioni - Load case
77 Mercoledì 18 Gennaio 2012 19:01
- Ingonline
@athanatos

Purtroppo Ftool non è grado di risolvere questo tipo di problema. Puoi affrontarlo solo discretizzando il carico.

Saluti
Inviluppo sollecitazioni - Load case
76 Mercoledì 18 Gennaio 2012 16:43
athanatos
Buongiorno,
sono uno studente di Ingegneria Civile: in questo periodo sto usando ftool per il calcolo di una semplice struttura in acciaio. Vorrei sapere se è possibile eseguire l'inviluppo di diverse combinazioni dei carichi.

Sulla guida in lingua originale non sono riuscito a trovare molto.
Esportazione in dxf
75 Mercoledì 28 Dicembre 2011 16:13
Chiara 123
Purtroppo anche io ho lo stesso problema di Mr Self Destruct: facendo "file/export screen/*.dxf" e premendo salva, il file teoricamente salvato, non compare da nessuna parte! Aiutooooo!
RE: carico parabolico
74 Giovedì 10 Novembre 2011 23:00
- Ingonline
@alegiglio

Spiacente, FTool non include questa funzionalità. Puoi applicare carichi distribuiti uniformi e lineari, ma non parabolici.

Saluti
carico parabolico
73 Giovedì 10 Novembre 2011 16:51
alegiglio
ciao a tutti!
come si inserisce il carico parabolico?
grazie!
RE: Telaio shear type
72 Martedì 01 Novembre 2011 18:31
- Ingonline
@Gabriella208

Mandaci il file all'indirizzo email postmaster@ingonline.biz, proveremo a risolverlo per te.

Cordialmente
Telaio shear type
71 Martedì 01 Novembre 2011 15:12
Gabriella208
Ciao a tutti, non riesco a disegnare un telaio shear type a due piani, ho inserito anche i traversi rigidi e tutto il resto, ma alla fine mi dice sempre "unstable frame". c'è qualcuno che può aiutarmi??? Grazie
forze nodali e non
70 Mercoledì 27 Luglio 2011 15:48
luca
come posso inserire forse concentrate sull'asta. ho notato che c'è la possibilità di inserirle solo al nodo...
sbaglio???
aiuto
RE: Lunghezza
69 Mercoledì 27 Aprile 2011 14:35
@EmAvErR

Per disegnare oggetti con FTool esistono due approcci: uno mediante mouse ed un altro mediante tastiera. Il secondo, rispetto al primo, permette di specificare distanze esatte. Per saperne di più leggi la traduzione del manuale ufficiale, che trovi in questo sito, e consulta il capitolo "Creazione e manipolazione dei modelli". Troverai le istruzioni per specificare le dimensioni degli oggetti, come da te richiesto.

Saluti
RE: Lunghezza
68 Mercoledì 27 Aprile 2011 14:35
ingonline
@EmAvErR

Per disegnare oggetti con FTool esistono due approcci: uno mediante mouse ed un altro mediante tastiera. Il secondo, rispetto al primo, permette di specificare distanze esatte. Per saperne di più leggi la traduzione del manuale ufficiale, che trovi in questo sito, e consulta il capitolo "Creazione e manipolazione dei modelli". Troverai le istruzioni per specificare le dimensioni degli oggetti, come da te richiesto.

Saluti
Lunghezza
67 Mercoledì 27 Aprile 2011 14:14
EmAvErR
sono alle prime armi con il programma....vorrei sapere come è possibile assegnare una lunghezza alle aste. Ad esempio voglio fare un'asta di 3m, come e dove inserisco il dato metrico da dare all'asta?
Re: pendolo
66 Domenica 10 Aprile 2011 21:03
- ingonline
@LuigiVal:

Grazie per averci segnalato il problema. Potrebbe farci avere maggiori dettagli su come è arrivato a questa conclusione? Fin'ora i risultati che ho ottenuto con Ftool collimano con i risultati ottenuti con "carta e penna". Si riferisce ad alcuni casi specifici?

Cordiali saluti,
Giovanni Cannì
Pendolo
65 Domenica 10 Aprile 2011 20:43
LuigiVal
Ho verificato che utilizzare la cerniera come pendolo semplice da risultati errati
RE: Suggerimento
64 Venerdì 01 Aprile 2011 10:09
- ingonline
@Giovanni

Devi inserire un vincolo e poi sulla scheda a destra, ovvero nel riquadro di ispezione proprietà, specifica i gradi di libertà del vincolo che hai inserito. Essi appaiono come tre voci (rotation e displacement) con relative checkbox. Spunta le caselle fix su tutte e tre le voci e il gioco è fatto.
Fammi sapere se hai risolto.

Saluti,
Ingonline
Suggerimento
63 Giovedì 31 Marzo 2011 20:53
Giovanni
come inserisco un incastro?? ovvero un vincolo triplo???
RE:si blocca..
62 Mercoledì 09 Marzo 2011 15:55
- ingonline
@michele

E' un errore banalissimo nel quale sono incappato tante volte: non hai definito sezioni e/o materiali. Se hai definito sezioni e/o materiali non li hai correttamente applicato a tutti i corpi che compongono la tua struttura. Riguarda attentamente il paragrafo "Definizione di Materiali e Sezioni" di questa guida!

Saluti
si blocca..
61 Mercoledì 09 Marzo 2011 11:50
michele
messagge "you must define selections to all members".
compare una volta che clicco sull'icona per visualizzare i risultati.
ho letto i post precedenti ma non risolvo il problema...
aiutatemi
RE: problema diagrammi
60 Domenica 16 Gennaio 2011 15:51
- ingonline
@Egi
Se hai seguito le mie indicazioni passo passo, non ci sono altre possibilità: dovresti riuscire a visualizzare i diagrammi.
Il fatto che non riesci a visualizzare i diagrammi potrebbe derivare dal fatto che hai dimenticato di specificare alcune proprietà, tipo sezioni e/o materiali.
Però dici di riuscire a visualizzare le sollecitazioni in punti singoli, per cui il modello dovrebbe essere definito correttamente. Allora prova a verificare la scala con cui visualizzi le sollecitazioni, scorrendo il cursore in alto a destra.
In questo stesso sito ho anche pubblicato la traduzione del manuale ufficiale di Ftool, ti consiglio di consultare anche quella.
Fammi sapere se hai risolto.

Cordialmente,
Giovanni
problema diagrammi
59 Domenica 16 Gennaio 2011 12:19
Egi
Allora, io sto seguendo tutte le indicazioni del manuale, però quando vado per vedere i diagrammi non mi compaiono, devo cliccare un punto della trave perchè si veda una semplice linea che mi dice il valore sul punto, come faccio a vedere invece come vanno i diagrammi come hai fatto tu nei screen?
Curve di inviluppo
58 Lunedì 18 Ottobre 2010 20:41
@Erik:

Ok, dato che abbiamo accumulato un discreto numero di richieste in merito agli inviluppi, stasera stessa ho iniziato a scrivere un tutorial a riguardo. Continua a dare un'occhiata al sito di tanto in tanto. Da un momento all'altro vedrai sbucare un nuovo articolo.
Per il momento ti invito a dare un'occhiata agli articoli correlati: potresti trovare altre informazioni interessanti su Ftool.
Tornando agli inviluppi, ti anticipo che la chiave del problema sta nella funzione "load train".

Saluti,
Ingonline
Curve di inviluppo
57 Lunedì 18 Ottobre 2010 20:41
ingonline
@Erik:

Ok, dato che abbiamo accumulato un discreto numero di richieste in merito agli inviluppi, stasera stessa ho iniziato a scrivere un tutorial a riguardo. Continua a dare un'occhiata al sito di tanto in tanto. Da un momento all'altro vedrai sbucare un nuovo articolo.
Per il momento ti invito a dare un'occhiata agli articoli correlati: potresti trovare altre informazioni interessanti su Ftool.
Tornando agli inviluppi, ti anticipo che la chiave del problema sta nella funzione "load train".

Saluti,
Ingonline
Inviluppi
56 Lunedì 18 Ottobre 2010 10:05
Erik
Salve, anche io volevo sapere se è possibile fare con Ftool gli inviluppi
Momento di Inerzia
55 Lunedì 20 Settembre 2010 21:47
- Ingonline
@BOB:

Ho personalmente confrontato i valori dei momenti di inerzia calcolati da Ftool con quelli contenuti nella seguente tabella: http://www.oppo.it/tabelle/profilati_ipe.htm Per la trave a doppia T (coerentemente con la tua segnalazione) h=140 (una a caso) e il risultato torna con un errore inferiore al 2% (accettabilissimo). Verifica le dimensioni (Ftool restituisce mm4 mentre la tabella riporta cm4). Stai attento ad inserire i numeri razionali con punto anzichè con virgola (il software è filo-americano).

Alle altre domande ho già risposto in precedenza (controllare attentamente sotto). Non rispondo una seconda volta per non essere ridondante.

Saluti,
Giovanni
Calcolo del valore della freccia elastica
54 Mercoledì 16 Giugno 2010 14:32
Adriano 87
Salve a tutti,
volevo sapere se Ftool è in grado di calcolare il valore numerico della deformata della trave in un determinato punto (es. per una mensola incastrata con carico all'estremità lo spostamento verticale dove è applicata la forza F è FL^3/3EI).
Grazie
doppio pendolo interno
53 Mercoledì 09 Giugno 2010 17:02
peppe zuppa
So ke è stata già fatta come domanda ma vorrei una spiegazione più dettagliata d come mettere un doppio pendolo interno alla struttura..grazie
inerzia
52 Lunedì 24 Maggio 2010 07:30
BOB
come mai il valore del inerzia calcolato da ftool è diversoda quello di una qualsiasi tabella che si puo trovare su internet

sbaglia a calcolarlo?

io ho visto con le sezioni ipe ed HEA,HEB se si prende ad esempio la ipe600 ci si ritrova con due valori diversi e quindi un evidente risultato diverso (sopratutto se si parla di iperstatiche)
Curve di inviluppo
51 Venerdì 21 Maggio 2010 01:07
KG
Qualcuno sa come fare le curve di inviluppo con Ftool?
load train
50 Giovedì 06 Maggio 2010 09:47
robby
i cedimenti credo di aver capito che basta inpostarli nel opzione dei vincoli.
la mia domada adesso è un altra ..... a che serve il tasto load train??
grz robby
cedimenti e instabilità
49 Martedì 04 Maggio 2010 12:32
- ingonline
@ Robby

Sono convinto che non sia possibile rappresentare cedimenti in Ftool. E' molto probabile che esistano scappatoie per farlo in maniera indiretta, ma al momento non saprei come. I cedimenti possono comunque essere trattati col metodo di sovrapposizione degli effetti (poichè il problema è lineare): Puoi risolvere la struttura senza cedimento usando Ftool e poi calcolare il solo cedimento a mano e risparmi comunque lavoro. Riconosco che questo non aiuta molto, ma è già qualcosa.

@ Eveline

Come ho già risposto in precedenza ad una domanda identica alla tua, questo non è un problema di Ftool o del modo in cui Ftool è utilizzato, ma è un problema fisico: Se proponi al software una struttura labile, lui ti dice che non esiste una soluzione. Devi assicurarti che tutti i gradi di libertà della struttura siano vincolati.

Saluti,
Gio
errore
48 Domenica 02 Maggio 2010 16:53
eveline
Salve a tutti anche a me una volta disegnata la struttura,vincoli,carichi etc ...nel momento in cui voglio vedere i diagrammi delle caratteristiche della sollecitazione mi dice:"unstable frame!Please check support conditions ..."cosa devo fare?
cedimenti
47 Domenica 02 Maggio 2010 13:44
robby
salve,
qualcuno puo indicarmi come inserire i cedimenti (anche rotazionali)??

grazie rob
Risposta collettiva
46 Mercoledì 14 Aprile 2010 21:13
- ingonline
@ tutti

Molte delle domande che fate sono già state poste e risposte in precedenza: per favore, prima di postare una domanda controllate attentamente questa pagina.
Per quanto appena detto non rispondo alle domande sul doppio pendolo.

@ Gianfo:

Controlla attentamente di aver definito le proprietà delle sezioni. E' un errore cui si incappa spesso e causa questo genere di errori.

@ Tore13:

Unstable frame vuol dire che hai costruito una struttura labile: ovvero meno vincoli che gradi di libertà, o cmq gradi di libertà non vincolati.

@ Paolo polimi:

Anche per te vbale la risposta che ho dato a Gianfo.

Fatemi sapere se avete risolto.
Nessun risultato
45 Domenica 11 Aprile 2010 12:14
Paolo polimi
salve a tutti, ho imparato ad usare questo programma con la guida, credo di saper fare tutto ma evidentemente faccio un errore sistematico che non riesco ad individuare, ho provato a fare un portale con carico uniforme ma anche cose molto più semplici tipo asta orizzontale incastrata con carico concentrato all'estremo libero, solo che quando schiaccio sulla deformata o sui diagrammi non esce errore ma semplicemente l'asta non si muove e i valori di taglio momento e azione assiale sono zero ovunque, aiutatemi sono disperato.

Grazie in anticipo
Paolo
Errore
44 Giovedì 25 Marzo 2010 17:46
Tore13
Ciao, mi da sempre questo errore:

Unstable frame
Please check frame support conditions, hinge configuration, or any other condition that may cause instability.

A cosa è dovuto?
studente
43 Martedì 16 Marzo 2010 18:03
gianfo
Come mai riesco a visualizzare solo la deformata e non i diagrammi di taglio e momento?
Ho sbagliato qualcosa?
Grazie.
doppio pendolo interno
42 Sabato 13 Marzo 2010 18:23
mario
ho il tuo stesso problema e l'ho risolto in parte...
si deve creare un bipendolo con due pendoli semplici applicati a due piastre parallele, ancora devo perfezionare la tecnica appena lo faccio ti do notizie.
Se dovessi avere tu delle novità ti prego di comunicarle...:-)
doppio pendolo interno
41 Sabato 27 Febbraio 2010 00:38
Tusy
Qualcuno sà rispondermi su come inserire il doppio pendolo come vincolo interno alla struttura?...o è una carenza del programma?RISPONDETEEEEEEEEEEEE!!!

GRAZIE
info su deformazioni
40 Venerdì 12 Febbraio 2010 10:42
- Ingonline
@Alannon

Si, puoi avere informazioni quantitative sulle deformazioni. Se scorri questa pagina troverai la stessa domanda giá posta il 22 gennaio a cui ho risposto il 24 gennaio 2010 spiegando come fare. Fammi sapere se hai risolto.

Saluti,
Giovanni
studente di ingegneria civile
39 Giovedì 11 Febbraio 2010 19:02
alannon
Ho una domanda: è possibile avere un'indicazione quantitativa delle deformazioni? Mi spiego meglio: dopo avere disegnato la struttura con carichi, vincoli info sul materiale e sulla sezione, il comando per disegnare l'andamento di sforzo normale, taglio e momento è quotato, ma quando fa lo schema della struttura deformata non c'è nessun valore numerico
Carrello interno
38 Sabato 06 Febbraio 2010 18:47
@Pato

Seleziona il punto in cui vuoi applicare il carrello. Apri la scheda "Support Conditions" a destra. Spunta la casella "Free" alla voce "Displac. X" o "Displac. Y" a seconda del grado di libertà che vuoi conferire all'oggetto. Nella sezione Download ho appena aggiunto un esempio che ho creato ad hoc per darti delucidazioni, dal momento che non sei il solo ad essersi posto il problema.

Il file lo trovi nella categoria "Scienza delle costruzioni" della sezione Download.

Fammi sapere se hai risolto.

Saluti,
Giovanni
Carrello interno
37 Sabato 06 Febbraio 2010 18:47
ingonline
@Pato

Seleziona il punto in cui vuoi applicare il carrello. Apri la scheda "Support Conditions" a destra. Spunta la casella "Free" alla voce "Displac. X" o "Displac. Y" a seconda del grado di libertà che vuoi conferire all'oggetto. Nella sezione Download ho appena aggiunto un esempio che ho creato ad hoc per darti delucidazioni, dal momento che non sei il solo ad essersi posto il problema.

Il file lo trovi nella categoria "Scienza delle costruzioni" della sezione Download.

Fammi sapere se hai risolto.

Saluti,
Giovanni
aiuto
36 Giovedì 28 Gennaio 2010 12:11
pato
Ciao.come devo fare per mettere un carrello scorrevole interno?
@alessandroaleo
35 Domenica 24 Gennaio 2010 22:23
- Ingonline
Ciao,

Per quanto riguarda gli spostamenti, il numero che vedi in alto è un fattore moltiplicativo: dopo aver fatto creare la deformata al programma, clicca sul punto di cui vuoi conoscere la deformazione. In alto apparirà una scritta rossa che riassume coordinate del punto e spostamento. se moltiplichi gli spostamenti per il fattore di deformazione, ottieni il numero desiderato.
Fammi sapere se hai risolto.

Saluti,
Giovanni
delta elastico
34 Venerdì 22 Gennaio 2010 22:24
alessandroaleo
ciao ho caricato tutte le sezioni della trave reticolare. tutti i carichi,, appena clicco il pulsante riguardante il delta elastico(abbassamento) mi da il grafico.. e un numero nella parte superiore.. ma come faccio a sapere di quanti millimetri si abbassa la mia trave?
COME ESPORTARE IN SCALA PRECISA IN DXF CON FTOOL
33 Venerdì 18 Dicembre 2009 01:11
vito stefano
Ho fatto dei diagrammi di trave continua e telaio 2d in Ftool ma esportandolo in Dxf le luci, non sono in scala.Ho provato in autocad 2004 in Italiano con il comando Dixfin....ma dice comando sconosciuto...Anche se stavo lavorando con i diagrammi in Archicad traslandoli...Qualcuno mi dice come si fa? GRAZIE

Vito
Scusate la lunga attesa
32 Lunedì 14 Dicembre 2009 01:07
- Ingonline
@Gabriele,

I diagrammi dovrebbero saltare fuori... hai seguito la procedura descritta nell'articolo?

@Luigino,

Sinceramente non ho mai provato, ma ho la sensazione che su windows mobile dovrebbe girare così com'è... cercherò di documentarmi :)

Saluti
Giovanni
F tool x palmare
31 Venerdì 04 Dicembre 2009 09:15
Luigino
Salve, qualcuno sa dirmi se c'è un modo di mettere f-tool su palmare con win-mobile?

Graie, Ciao
Sforzo Normale
30 Sabato 28 Novembre 2009 10:15
Gabriele
Ho smanettato un pò e mi sono accorto che su semplici strutture sollecitate a sforzo normale, ad esempio un'asta, non riesco ad ottenere nessun tipo di diagramma delle sollecitazioni, cosa che invece avviene quando sulla struttura sono presenti taglio e/o momento flettente. Qualcuno mi sa dire come mai?
Grazie a tutti
Momenti, Precisione e angoli
29 Martedì 17 Novembre 2009 19:59
- Ingonline
@ Papero

Per inserire forze inclinate con angolo generico (45° compreso) devi usare la rappresentazione cartesiana: in poche parole te la devi scomporre nelle due direzioni sul piano e inserire le componenti nei rispettivi spazi quando definisci la forza.

@ Giando

Per quanto ne so io è necessario selezionare un punto di vincolo ben definito, quindi non credo sia possibile aggirare il problema. Darò un'occhiata e ti farò sapere al più presto.

@ xfree, sercik

Aumentare la precisione è molto semplice: realizza il modello in scala! Basta che moltiplichi tutte le dimensioni per dieci o per cento e il gioco è fatto!
precisione
28 Giovedì 12 Novembre 2009 19:32
xfree
ciao a tutti.
hoimpostato ilcalcolo delle azioni internesu exceldi una stru . e i valori ottenuti poi con ftool sono imprecisi....
come fare ad avere una precisione almeno sulle cifre decimali??
precisione risultati
27 Martedì 10 Novembre 2009 18:51
sercik
Ciao,
sai se è possibile aumentare la precisione dei risultati?
in particolare per le reazioni vincolari?
da solo una cifra dopo la virgola e insomma non è proprio il massimo..
Grazie
momenti in campata
26 Venerdì 06 Novembre 2009 18:45
giando
ciao, sapresti dirmi come posso inserire dei momenti al centro della campata,senza inserire nodi o vincoli?grazie in anticipo
aiuto
25 Venerdì 30 Ottobre 2009 09:06
papero
Salve ancora ragazzi chi mi sa aiutare su come si inseriscono forze inclinate a 45° o con alto angolo? Inoltre chi mi sa aiutare sul dove si legge l'angolo di rotazione di una deformata visto che lo spostamento viene segnato nella parte alta del display?
Grazie mille... il programma è veramente crino, ha solo qualche piccola mancanza!
Re: domanda
24 Giovedì 29 Ottobre 2009 02:01
- ingonline
@Papero

Purtroppo non è prevista la possibilità di inserire direttamente un'asta curva. Quello ti suggerisco di fare è costruirla per segmenti incastrati tra loro. Una serie di segmenti ragionevolmente corti (ad esempio un decimo o due decimi volte il raggio di curvatura) possono rappresentare una buona approssimazione.

Saluti,
Giovanni
Domanda
23 Lunedì 26 Ottobre 2009 18:26
Papero
Salve a tutti chi mi sa aiutare a disegnare un'asta curva su ftool? Grazie e a presto
Re: aiuto
22 Venerdì 23 Ottobre 2009 00:42
-ingonline
@enrico18587

Scusami, ma ho bisogno di saperne di più... hai seguito attentamente le indicazioni riportate sulla guida?
Ti viene restituito qualche messaggio di errore? Ti risultano pulsanti non cliccabili?
Fammi sapere con precisione cosa non funziona e farò del mio meglio per chiarire ogni dubbio.

Saluti,
Giovanni
aiuto
21 Lunedì 19 Ottobre 2009 18:07
enrico18587
non mi fa inserire la forza nel nodo e non capisco perche....?!!!!
@tendis
20 Martedì 06 Ottobre 2009 19:17
- Ingonline
@tendis

Ciao, se hai seguito passo passo questa guinda non dovresti avere alcun problema.
Qual'è esattamente il problema? Non ti vengono visualizzati i diagrammi quando clicchi sulle apposite icone, le icone risultano non cliccabili oppure ti viene restituito un messaggio di errore?
Fammi sapere.

Saluti,
Ingonline
reticolari
19 Lunedì 14 Settembre 2009 09:44
tendis
ciao! ho appena iniziato a usare questo programmino... ho provato a disegnare una trave reticolare con relativi carichi, ma non riesco a visualizzzare i diagrammi delle azioni interne...cm devo fare??
esportazione dxf
18 Mercoledì 27 Maggio 2009 09:28
-ingonline
@Mr Self Destruct

La licenza di FTool che scarichi dal sito é gratuita e completa, non ci sono limitazioni. Non so se FTool si appoggia ai driver del pc locale per esportare file, perché se cosí fosse potremmo aver individuato il problema. Ora mi studio la faccenda e ti faccio sapere appena possibile.

Saluti,
Giovanni

P.S.: puoi andare sul sito originale di FTool e vedere se ci sono nuove versioni disponibili. Purtroppo su quel sito non troverai istruzioni, ma solo poche indicazioni rigorosamente non in lingua italiana!
importazione dxf in autocad
17 Martedì 26 Maggio 2009 17:20
Mr Self Destruct
beh il problema importazione in cad è semplice
basta digitare in autocad DIXFIN e caricare il dxf esportato da ftool

putroppo il mio problema sta proprio nell'esportazione del dxf, metto salva in ftool ma il file nn compare nella cartella, lo stesso discorso vale per gli altri formati quali pdf e metafile anch'essi molto utili

qualcuno sa dirmi perkè? forse la mia versione è limitata?
Autocad
16 Lunedì 11 Maggio 2009 15:19
-Ingonline
@ Carmine

Per importare i modelli realizzati e relativi diagrammi dovrebbe essere sufficiente esportare un file *.dxf nel seguente modo:

File --> export screen --> DXF

Il file dxf come sai puó essere aperto da Autocad senza problemi.
Fammi sapere se funziona.

Saluti,
Giovanni
trasporto diagrammi in Autocad
15 Giovedì 07 Maggio 2009 23:16
carmine
il programma è molto utile, ma non riesco proprio a capire come portare i diagrammi in autocad...necessito urgentemente di istruzioni...grazie mille
De Saint Venant
14 Mercoledì 06 Maggio 2009 15:47
-Ingonline
@om

Il quesito che poni é molto interessante. Ho modo di ritenere (anche se non ne sono sicuro) che FTool risolva le strutture con un approccio deterministico pittosto che adoperando metodi numerici e discretizzazioni agli elementi finiti. Partendo da questa considerazione penso che per il livello di dettaglio da te richiesto sia piú adatto un software agli elementi finiti tipo Ansys (é parecchio oneroso, lo so) piuttosto che FTool. Tuttavia non escludo che esistano opzioni di calcolo in Ftool a me ancora sconosciute. Se scopri qualcosa di nuovo ti prego di farmelo sapere.

Cordiali Saluti,
Giovanni
apprissimazione secondo livello?
13 Lunedì 04 Maggio 2009 19:19
om
ho iniziato solo oggi ad utilizzare questo programma, sapete dirmi se calcola i momenti tagli e az assiali anche con una approssimazione di secondo livello (quindi calcolando le rigidezze delle aste e funzioni correttive in funziona della azione assiale?
grazie mille per l'aiuto.
... con rammarico dico: ebbene si!
12 Domenica 08 Febbraio 2009 03:34
@jva

Anzitutto grazie mille per gli apprezzamenti al tutorial!
Per quanto riguarda i vincoli interni, vale quanto già detto a Fabio07: purtroppo non è possibile definire doppi pendoli internamente alle strutture. E' invece possibile definire il pendolo semplice, come peraltro indicato proprio nell'esempio della suscritta guida.
Per aggirare il problema è sufficiente suddividere la struttura in esame in più sottoproblemi: in questo modo si riesce ad ottenere i risultati corretti. Appena possibile realizzerò un file di esempio in modo da affrontare meglio la questione.
Spero di essere stato abbastanza esauriente. Se così non fosse ti raccomando di comunicarmelo!

Buon Ftool,
Giovanni
... con rammarico dico: ebbene si!
11 Domenica 08 Febbraio 2009 03:34
ingonline
@jva

Anzitutto grazie mille per gli apprezzamenti al tutorial!
Per quanto riguarda i vincoli interni, vale quanto già detto a Fabio07: purtroppo non è possibile definire doppi pendoli internamente alle strutture. E' invece possibile definire il pendolo semplice, come peraltro indicato proprio nell'esempio della suscritta guida.
Per aggirare il problema è sufficiente suddividere la struttura in esame in più sottoproblemi: in questo modo si riesce ad ottenere i risultati corretti. Appena possibile realizzerò un file di esempio in modo da affrontare meglio la questione.
Spero di essere stato abbastanza esauriente. Se così non fosse ti raccomando di comunicarmelo!

Buon Ftool,
Giovanni
Pendolo e doppio pendolo come vincoli interni
10 Sabato 07 Febbraio 2009 18:06
jva
Salve.
da qualche giorno, grazie proprio al tutorial di cui sopra che prontamente ho salvato nel mio pc, sto usando questo programma davvero interessante che mi sta aiutando per verificare gli esercizi di scienza delle costruzioni.
al momento sto studiando le strutture isostatiche ma una mancanza, direi importante, di questo programma è che non è possibile mettere un doppio pendolo e/o pendolo come vincolo INTERNO alla struttura. infatti ho provato a verificare degli esercizi con doppio pendolo interno che sono svolti su un libro di esercizi appunto (quindi con tanto di diagrammi) ma i risultati son diversi tra loro... se invece il doppio pendolo compare in strutture come vincolo ESTERNO, il programma fornisce risultati esatti con quelli svolti.
ora, mi salto dei passaggi chiave nella creazione di tali vincoli o non è proprio contemplata la funzione?
grazie delle risposte, saluti.
Vincoli interni
9 Martedì 20 Gennaio 2009 20:21
Ingonline-
@Fabio07

Per definire i vincoli interni occorre utilizzare la scheda "Rotation release" descritta in questa guida. Per mezzo di quella scheda, visibile sulla porzione destra della finestra, puoi realizzare incastri e cerniere. Non ti è purtroppo possibile definire doppi pendoli internamente alla struttura.
Per aggirare il problema devi dividere la struttura in più sottoproblemi e sostituire i vincoli interni con vincoli esterni.

Se non sono stato chiaro, fammi sapere.

Saluti,
Gianni
vincoli interni
8 Martedì 20 Gennaio 2009 18:08
fabio07
ciao, chiedo un'altra cosa...è possibile inserire vincoli interni tipo doppio pendolo, in una struttura a portale? grazie ancora
ciao a tutti
Pendolo e doppio Pendolo
7 Domenica 18 Gennaio 2009 02:21
@fabio07

Per inserire il doppio pendolo, al momento di specificare i vincoli ad un nodo, è sufficiente spuntare le seguenti caselle:

- Displac. x -> Free;
- Displac. y -> Fix;
- rotation Z -> Fix;

Per inserire il pendolo, al momento di specificare i vincoli ad un nodo, è sufficiente spuntare le seguenti caselle:

- Displac. x -> Fix;
- Displac. y -> Fix;
- rotation Z -> Free;

Se riscontri altri problemi, fammi sapere.

Un saluto,
Gianni
Pendolo e doppio Pendolo
6 Domenica 18 Gennaio 2009 02:21
ingonline
@fabio07

Per inserire il doppio pendolo, al momento di specificare i vincoli ad un nodo, è sufficiente spuntare le seguenti caselle:

- Displac. x -> Free;
- Displac. y -> Fix;
- rotation Z -> Fix;

Per inserire il pendolo, al momento di specificare i vincoli ad un nodo, è sufficiente spuntare le seguenti caselle:

- Displac. x -> Fix;
- Displac. y -> Fix;
- rotation Z -> Free;

Se riscontri altri problemi, fammi sapere.

Un saluto,
Gianni
pendolo e doppio-pendolo...
5 Sabato 17 Gennaio 2009 19:55
fabio07
ciao, è possibile inserire pendolo e doppio-pendolo nella struttura? grazie
fabio
Perdonatemi per il ritardo!!!
4 Sabato 10 Gennaio 2009 02:10
Scusatemi per aver tardato così tanto nel rispondere alle vostre domande, ma non ricevo notifiche quando vengono inseriti commenti agli articoli... Non si verificherà più in futuro!

@(salve)

Per applicare i carichi distribuiti devi, una volta disegnata la struttura, cliccare sul uno dei simboli relativi ai carichi distribuiti (ottavo e nono pulsante da sx) "uniform load" e "linear load". Ti si aprirà una scheda a dx: qui cliccherai su "create new uniform load", cui darài un nome e dei valori. fatto ciò seleziona una trave e quindi torna alla scheda a dx e clicca su "apply uniform load to selected members".
Spero di essere stato chiaro. Se così non fosse chiedi ancora e cercherò di spiegarmi meglio.

@adria84

Purtroppo non mi sono mai imbattuto nel dover importare un file dxf in Autocad. Ho provato a documentarmi un attimo e credo di aver capito che la cosa non sia automatica e che siano necessari dei programmini appositi che convertano il formato *.dxf in *.dwg.
Mi impegnerò nei prossimi giorni a studiare il problema e a darti una soluzione. Abbi un po' di pazienza.

Saluti,
Giovanni
Perdonatemi per il ritardo!!!
3 Sabato 10 Gennaio 2009 02:10
ingonline
Scusatemi per aver tardato così tanto nel rispondere alle vostre domande, ma non ricevo notifiche quando vengono inseriti commenti agli articoli... Non si verificherà più in futuro!

@(salve)

Per applicare i carichi distribuiti devi, una volta disegnata la struttura, cliccare sul uno dei simboli relativi ai carichi distribuiti (ottavo e nono pulsante da sx) "uniform load" e "linear load". Ti si aprirà una scheda a dx: qui cliccherai su "create new uniform load", cui darài un nome e dei valori. fatto ciò seleziona una trave e quindi torna alla scheda a dx e clicca su "apply uniform load to selected members".
Spero di essere stato chiaro. Se così non fosse chiedi ancora e cercherò di spiegarmi meglio.

@adria84

Purtroppo non mi sono mai imbattuto nel dover importare un file dxf in Autocad. Ho provato a documentarmi un attimo e credo di aver capito che la cosa non sia automatica e che siano necessari dei programmini appositi che convertano il formato *.dxf in *.dwg.
Mi impegnerò nei prossimi giorni a studiare il problema e a darti una soluzione. Abbi un po' di pazienza.

Saluti,
Giovanni
esportazione file in dxf
2 Sabato 03 Gennaio 2009 13:58
andria 84
salve a tutti,
qualcuno sa dirmi come mai una volta esportati i file sul desktop,non riesco ad aprirli con autocad?
premetto che ho utilizzato la procedura di ftool salvando il file in dxf.
attendo vs delucidazioni
grazie
Domanda
1 Giovedì 27 Novembre 2008 12:10
salve
Salve, sono uno studente di ing. che vorrei imparare ad usare codesto programma per verificare la veridicità del risultato dei miei esercizi di scienza. Ma ho un problema non riesco ad inserire ed ad applicate lla struttura che disegno dei carichi lineari o parabolici.
Qualcuno mi può aiutare????

cia a tutti
