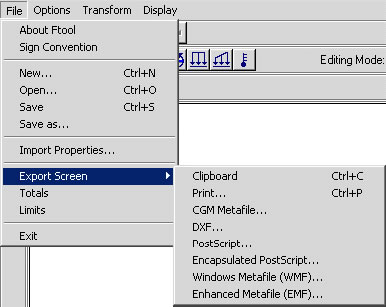

Operare sui fileIl menu fileIl menu a tendina File controlla le operazioni sui file in FTOOL
Il File menu permette di: - Mostrare la convenzione dei segni per il processo interno associato ad FTOOL (Sign Convention) - vedi i dettagli della convenzione dei segni nella sezione "Post-Processing";
- Creare un nuovo modello (New);
- Aprire un modello da un file esistente sul computer (Open);
- Salvare il modello corrente in un file (Save) oppure con un nome diverso (Save as);
- Importare proprietá da un'altro file di FTOOL (Import Properties);
- Esportare immagini dallo schermo (Export Screen) al blocco note (Clipboard) oppure a file con formati specifici;
- Verificare il numero totale di corpi e nodi nel modello (Totals);
- Stabilire i limiti della finestra di lavoro (Limits);
- Uscire da programma (Exit).
L'opzione Import Properties de menu File importa tutti parametri globali (sistemi di misura, visualizzazione dei parametri, ecc.) nel modello corrente, cosí come gli attributi (tabelle delle proprietá dei materiali e sezioni, ecc.) che si trovano in un'altro file creato da FTOOL. Quando si sceglie questa opzione il programma chiede di specificare il file da importare. Le tabelle degli attributi possono essere importate separatamente (vedi i capitoli Node and Member Attributes e Defining the Applied Loads). I comandi adoperati piú comunemente sono raggruppati nella barra dei menu collocata nella parte alta della finestra.
Esportare il contenuto dello schermo sul blocconotePer ottimizzare il risultato, seguire le istruzioni: Scegliere l'opzione Export Screen/Clipboard nel menu File, premi il tasto  , oppure premi Ctrl+C. Questo copierá tutte le immagini contenute nella schermata principale (non soltanto la selezione corrente). Aprire il programma in cui si intende importare l'immagine, Microsoft Word ad esempio. In Microsoft Word per versione NT, 200 o XP, selezione l'opzione Incolla dal menu modifica oppure premere Ctrl+V . E' possibile sceglie l'opzione Incolla Speciale e quindi l'opzione Immagine. In Windows, NON selezionare l'opzione Immagine (Metafile) - questo crea una immagine estremamene grande. Per Windows, l'opzione Immagine crea una immagine piccola che puó essere ridimensionata cliccando su uno degli angoli e trascinando. Modificare l'immagine copiata. In Windows 95 o 98, i cerchi che derivano da rotazioni o momenti appaiono neri in fase di modifica. Non é stata ancora trovata una soluzione a questo problema. Per correggerlo, selezionare l'oggetto e cambiare lo sfondo in bianco (o comunque lo stesso colore dello sfondo). Questo problema non sussiste su Windows NT, 2000 o XP. E' possibile rendere le linee piú spesse (1/2 pt o 3/4 pt sono ideali), cambiare il colore delle linee, ecc. Per stampa a mezzo di stampanti in bianco e nero, il risultato ottimale si ottiene se l'opzione Black and White Image é selezionata prima di esportare l'immagine. Usare l'opzione Black Foreground dal menu Display.
|
Non riesco a trasformare i file. Li salvo in dxf ma autocad nn lo apre. Va bene qualsiasi versione di autocad?
Se copio e incollo in autocad nel modello non si vede perchè evidentemente troppo grande. Nel layout si vede. Cosa posso fare??
Sono spiacente, ma non c'è un modo per stampare gli articoli tutti assieme.
Saluti
grazieeeeeeeeeeeeeeeeeee
grazieeeeeeeeeeeeeeeeeee
Anche inserendo il valore manualmente nella casella di testo non lo prende e non capisco perché!
In poche parole lo scopo è quello di avere il grafico in scala 1:1 in modo di avere l'altezza del diagramma corretta da esportare in autocad! Non esistono altri modi?
Grazie ancora.
Si che esiste il modo per scalare i diagrammi: c'è un cursore in alto alla pagina che scorre orizzontalmente e ridimensiona a piacimento i diagrammi, di un fattore ispezionabile e modificabile per mezzo di una casella di testo accanto.
Ho visto che quando esporti il file in autocad dipende dallo zoom! Esiste un modo per inserire nella voce "momento flettente"(bending moment) il rapporto 1KNm:1 ???
Grazie.
In attesa di altre soluzioni (sulle quali sto già lavorando) te ne propongo una possibile. A mali estremi estremi rimedi:
Prendi una quota del disegno "gigantesco" che ti ritrovi su Autocad e fai il rapporto con la quota che ti aspetti di vedere (stando ai dati da te esposti questo fattore dovrebbe essere all'incirca 1.5/25). Usa questo fattore di scala per ridimensionare il progetto in FTool, come indicato nella guida (vedi paragrafo Menu Transform della guida: http://www.ingonline.biz/nuovo_sito/index.php?option=com_content&view=article&id=414:creazione-e-manipolazione-dei-modelli&catid=51:manuale-ftool&Itemid=1).
Non ti devi preoccupare dei risultati: trattandosi di sistemi lineari, anche essi saranno modificati del medesimo fattore di scala.
Fammi sapere se in questo modo risolvi il problema, anche temporaneamente.
Saluti,
Giovanni
In attesa di altre soluzioni (sulle quali sto già lavorando) te ne propongo una possibile. A mali estremi estremi rimedi:
Prendi una quota del disegno "gigantesco" che ti ritrovi su Autocad e fai il rapporto con la quota che ti aspetti di vedere (stando ai dati da te esposti questo fattore dovrebbe essere all'incirca 1.5/25). Usa questo fattore di scala per ridimensionare il progetto in FTool, come indicato nella guida (vedi paragrafo Menu Transform della guida: http://www.ingonline.biz/nuovo_sito/index.php?option=com_content&view=article&id=414:creazione-e-manipolazione-dei-modelli&catid=51:manuale-ftool&Itemid=1).
Non ti devi preoccupare dei risultati: trattandosi di sistemi lineari, anche essi saranno modificati del medesimo fattore di scala.
Fammi sapere se in questo modo risolvi il problema, anche temporaneamente.
Saluti,
Giovanni
Che versione di Autocat usi?
Saluti,
Giovanni
Scusa ma devo farti una domanda ovvia:
Hai selezionato le unità di misura del progetto in FTool? Hai controllato che coincidano con le impostazioni di Autocad?
Fammi sapere,
Giovanni
