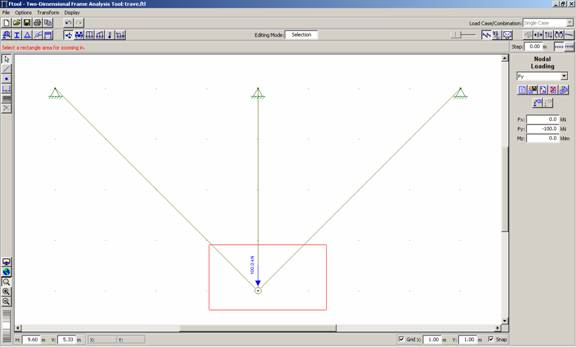

Travatura reticolare risolta con Ftool

Salve,ho trovato la sua spiegazione ottima per l'utilizzo di ftool. Vorrei utilizzare il programma per risolvere telai in c.a. ,potrei sapere come inserire un pattino all'estremità di un'asta e una forza concentrata in un punto? Grazie in anticipo. Buonaserata

Gentile Pasquale, Anzitutto grazie per aver apprezzato la mia guida d'uso di FTool. Per applicare un carico concentrato in un punto diverso dalle estremità, occorre selezionare lo strumento "Insert node" (cliccando sull'apposita icona nella colonna a sx della finestra) e inserire con esso un nodo nel punto desiderato della trave. A questo punto è possibile applicarvi una forza. Per quanto riguarda l'inserimento del pattino la rimando alla lettura dei commenti della guida di FTool, dove è spiegato come applicare un doppio pendolo (o pattino che dir si voglia). La prego, se la mia spiegazione non è esauriente, di comunicarmelo. Cordiali saluti, Redazione Ingonline

Salve, sono al mio primo approccio con FTool, vorrei chiederle un aiuto per la risoluzione di questa travatura reticolare http://img188.imageshack.us/img188/4603/immaginegfx.jpg ho impostato materiali, sezione, vincoli interni ed esterni.. vorrei ottenere il valore delle sollecitazioni per ogni asta ed anche i diagrammi. Ho seguito la sua guida ma non riesco ad ottenere nulla. Il programma non mi dà avvisi di errore nè indicazioni. La ringrazio anticipatamente per il suo aiuto. G.

Ciao, @Giuliana Ho intenzione di risolvere e pubblicare la travatura che proponi, ma prima ho bisogno che tu mi dia le dimensioni esatte, i dati della sezione e materiale. Saluti

@Giuliana: Ho trovato due errori nell'esercizio da te svolto (ho ricevuto per email il file da te realizzato): 1- Hai definito la sezione, ma non le dimensioni della sezione; 2- hai correttamente inserito i vincoli, ma hai dimenticato di collocare le cerniere alle estremitá delle corrispondenti travi, che di conseguenza risultavano incastrate tra di loro, mentre la definizione di travatura reticolare esclude l'esistenza di interazioni diverse dal solo sforzo normale. Puoi trovare la versione corretta del file, disponibile per il download nella categoria "Scienza delle costruzioni". Fammi sapere se hai risolto. Saluti, Giovanni

Carissimo, sei un faro di riferimento per gli esercizi di scienze delle costruzioni. Gradirei conoscere come risolvere un telaio con un lato inclinato e un doppio pendolo nell'asta centrale.

@LuVaMa Ciao, Scusa ma la descrizione del problema è un po' vaga o forse sono io duro a capire. Se mi descrivi il problema in maniera più dettagliata mi diletterò a risolverlo. PEr questioni relative ai doppi pendoli ti rimando alle domande e alle risposte che si trovano tra i commenti alla guida Ftool che ho pubblicato su questo stesso sito. saluti

salve in una trave isostatica,dove il lato A ho una cerniera e su quello B un carrero,di cui ab di 6m e bc 3m e la q =35kN/m,qualcuno in parole semplici mi puo spiegare lo svolgimento per calcolare le reazioni vincolari N T M

@lion Il problema che proponi tu è abbastanza semplice. Puoi consultare la guida da me scritta, che trovi su questo sito. Se hai delle difficoltà specifiche su come risolvere il problema, allora fammi sapere, così troviamo una soluzione. Ciao
